弧光保護測試儀

PN400-ARC弧光保護測試儀是南京五石金與北京博電合作開發的一款弧光保護專用測試設備，該測試儀以《GB_T14598.302-2016弧光保護裝置技術要求》、《DLT1504-2016弧光保護裝置通用技術條件》和《弧光保護測試設備技術要求》討論稿等標準為依據，滿足全部標準測試要求和客戶測試要求；測試儀采用便攜式模塊化產品設計思路，光源發生模塊與電流模塊相結合工作方式，實現弧光、電流的雙判據邏輯

關鍵詞：

弧光保護測試儀

所屬分類：

弧光類

咨詢熱線：

025-83263331

立即咨詢

弧光保護測試儀

圖文詳情

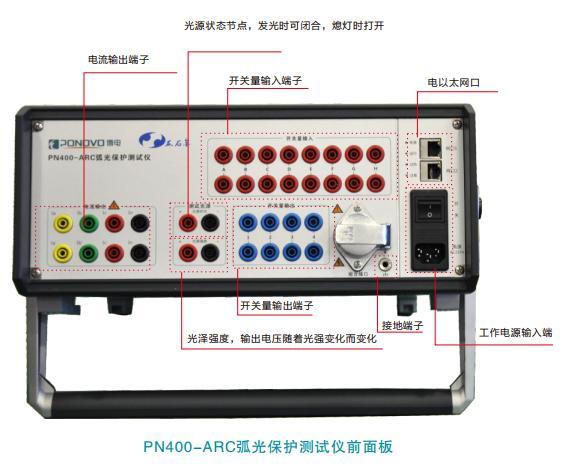

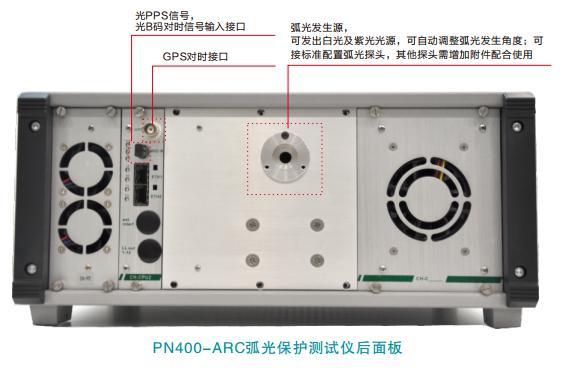

PN400-ARC 弧光保護測試儀是南京五石金與北京博電合作開發的一款弧光保護專用測試設備，該測試儀以《GB_T14598.302-2016弧光保護裝置技術要求》、《DLT 1504-2016弧光保護裝置通用技術條件》和《弧光保護測試設備技術要求》討論稿等標準為依據，滿足全部標準測試要求和客戶測試要求；測試儀采用便攜式模塊化產品設計思路，光源發生模塊與電
流模塊相結合工作方式，實現弧光、電流的雙判據邏輯測試。具有如下特點：

l 電流與弧光同步輸出功能，同步誤差小于300us

l 電流和弧光輸出時間間隔可控，最小控制步長100us

l 弧光角度可自動調節

l 弧光具備階躍輸出、脈沖輸出、步進輸出等方式，滿足弧光響應測試要求

l 電流可設置故障方式或階躍、脈沖方式與弧光配合輸出

l 軟件模塊具備手動試驗、過流等故障模擬功能模塊

l 可通過軟件設置光源偏轉角度，自動轉動光源角度

l 可測試動作時間，實現單光源邏輯時間測試和光源、電流雙邏輯時間測試

3、技術參數

弧光參數
可見光調節范圍（kLux）	1～50
紫外光調節范圍（mW/cm²）	0.5～25
可見光分辨率（kLux）	0.01
紫外光分辨率（mW/cm²）	0.01
可見光測量準確度（kLux）	≤5%
紫外光測量準確度（mW/cm²）	≤3%
可見光光譜范圍	400～700
紫外光光譜范圍	360～380
使用溫度范圍（℃）	-10～75
最大測量角度（°）	90
傳感器安裝孔徑	25
傳感器測量通道（個）	1

電流放大器
設置		各相輸出電流幅值、頻率和相位獨立可調
幅值		3×40A/相或6×20A/相
準確度	6相	±0.1%（0.5A～10A），±0.2%（0.1A～0.5A，10A～20A）
	3相	±0.1%（0.5A～20A），±0.2%（20A～40A）,<1mA(<0.5A)
分辨力		1mA（≤0.5A），2mA（0.5A～20A），10mA（20A～40A）
最大輸出功率		6×300VA（20A/相）,3×450VA（30A/相）,3×520VA（40A/相）
輸出功率特性曲線
電流上升下降時間		<100μs
諧波失真度		≤0.2%
頻率		10Hz～1kHz
幅頻特性		≤±0.5% 10Hz～450Hz)，≤±1%(450Hz～1kHz)
輸出時間		連續輸出	＜10A/相
		＞30s	10～20A/相
		＞15s	20～30A/相
		＞10s	30～40A/相
異常工況		過載、失真、開路自動檢測并告警

直流電流輸出
幅值	3×0A～20A
準確度	±5mA（0.2A～1A），±0.5%（1A～20A）
分辨力	2mA（0.2A～10A） 10mA（10A～20A）
最大輸出功率	200W（20A，10V）
異常工況	過載自動保護

通用參數
頻率
正弦信號	10～1000Hz
準確度	＜1mHz （10 Hz～65Hz）＜10mHz（65 Hz～450Hz）＜20mHz（450 Hz～1000Hz）
分辨力	0.001Hz
輸出特性	能疊加2～24次任意幅值（小于額定值）的諧波及直流
相位
相角范圍	0到359. 9°
準確度	±0.1°
分辨力	0.1°
電以太網通訊接口
用于與上位機PC和保護裝置通訊
型號	10/100Base-TX (10/100Mbit、雙絞線、自動交叉)
端口數量	2個
接口類型	RJ45
開關量接口
8對開關量輸入（A-H）
開入特性	30V～250V(DC)或空接點（自動識別）
采樣頻率	10kHz
時間分辨率	100μs
最大測量時間	1.50×105s
計時誤差	±1ms (0.001s～1s) ±0.1%(1s～1.50×105 s)
防抖設置范圍（軟件）	0ms～25ms
電氣隔離	8對開入電氣隔離
門檻阻抗參數（設為空接點）	5 kΩ…13kΩ
4對開關量輸出（1-4）
類型	空接點不分極性（軟件控制）
交流容量	Vmax：250V（AC）/Imax：10A
直流容量	Vmax：250V（DC）/Imax：0.5A
供電電源
額定電壓	100～240V （AC）
允許電壓	85V～264V（AC）
額定頻率	50/60Hz
允許頻率	45～65Hz
電流	10A(max)
